Invoering

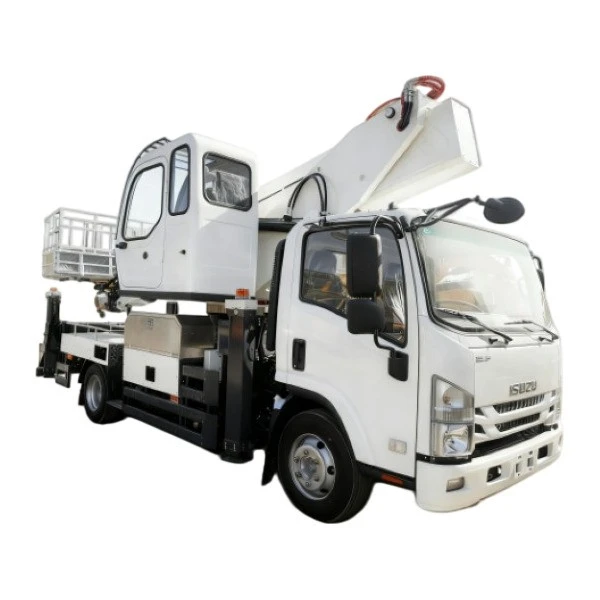

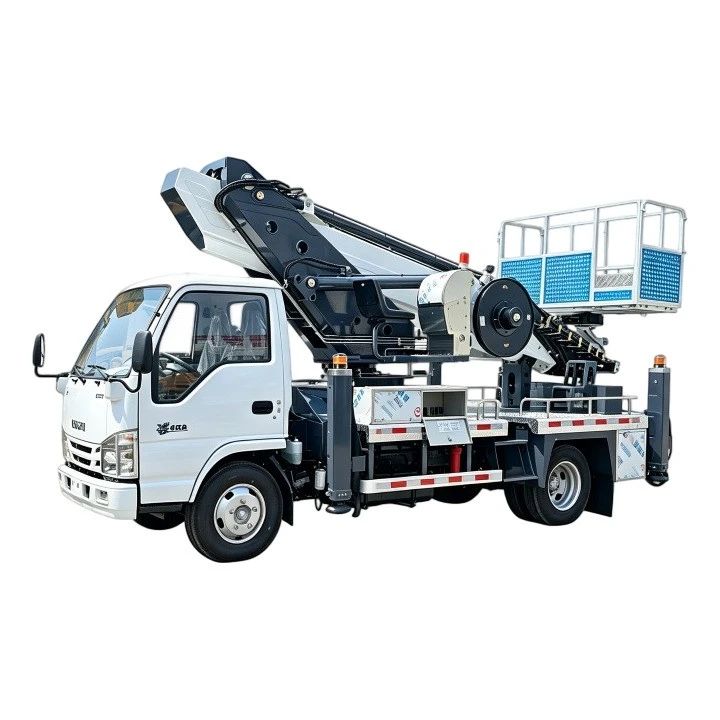

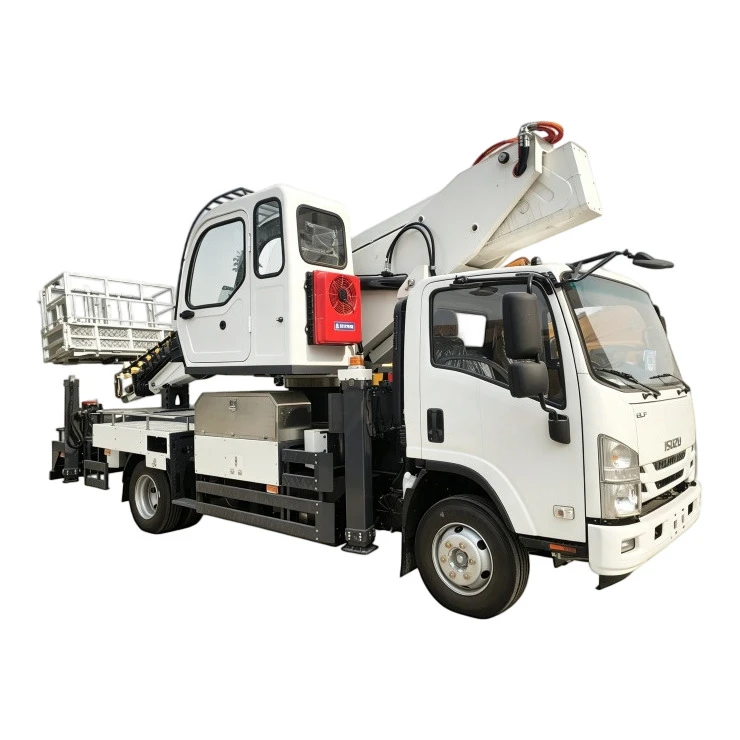

Het op een voertuig gemonteerde ISUZU-platform combineert ISUZU's betrouwbare chassis voor bedrijfsvoertuigen met professionele hydraulische hoogwerkersystemen, waardoor maximale werkhoogten tot 36 meter worden bereikt met platformlaadcapaciteiten van 200-300 kg. Gebouwd op ISUZU's beproefde ELF/NKR/KV100- en KV700-chassisplatforms en aangedreven door dieselmotoren uit de 4KH1-serie, worden deze voertuigen veel gebruikt in nutsonderhoud, telecommunicatie, gemeentelijke bouw, landschapsarchitectuur en noodhulpoperaties.
Kernvoordelen
1. ISUZU-chassis-De industriële maatstaf voor betrouwbaarheid en duurzaamheid
ISUZU-voertuig-gemonteerde hoogwerkers zijn gebouwd op origineel ISUZU-chassis, aangedreven door ISUZU 4KH1-serie dieselmotoren die 91 kW tot 96 kW leveren (circa. 120-130 pk) met een koppel van 280-290 N·m voor een soepele vermogensafgifte en een uitstekend brandstofverbruik. ISUZU-chassis staan bekend om hun langere levensduur en lage uitvalpercentages. Ze worden wereldwijd veel gebruikt in technische voertuigen en zijn vooral geschikt voor veeleisende nuts- en telecommunicatietoepassingen die lange bedrijfsuren vereisen. Het chassis is voorzien van een 4×2 aandrijfconfiguratie, een wielbasis van 3360-3815 mm en een bruto voertuiggewicht van ongeveer 7170-7300 kg, wat uitstekende wegprestaties biedt.
2. Diverse werkhoogten voor verschillende toepassingen
ISUZU voertuig-hoogwerkers zijn verkrijgbaar in een breed scala aan werkhoogtes, van 14 meter tot meer dan 36 meter:
| Specificaties | |||
|
Chassis |
Isuzu |
Werkhoogte bij max. werken |
27m |
|
Rijmodus |
achter aandrijving |
Beenspanwijdte (lateraal) |
6600 mm |
|
Aantal voorbanden |
2 |
Beenspanwijdte (longitudinaal) |
6800 mm |
|
Aantal achterbanden |
4 |
Stroomafname |
Elektronenkrachtopnamesysteem |
|
Remmethode |
lucht rem |
Afmetingen emmer |
3000*1200*900mm |
|
Cabinenummer |
enkele rij 3 personen |
Boomtype |
7 secties werkende giek |
|
Temperatuurregeling |
airconditioning- |
Rotatie |
360 graden |
|
Engie |
Isuzu-motor |
Benen |
Dubbele sectie X hydraulische poot, individueel verstelbaar |
|
Stroom |
186p |
Aantal cilinders met variabele amplitude |
2 |
|
Uitstoot |
Nationaal 6 |
Telescopische structuur van de giek |
Cilinder- en staalkabeltype |
|
Totale grootte |
7890*2400*3300mm |
Wielbasis |
3815 mm |
|
Gewicht |
11470 kg |
Max. rijsnelheid |
110 km/u |
|
Emmer belading |
320 kg |
Benaderingshoek |
22 graden |
|
Max. werkhoogte |
36m |
Vertrek hoek |
10 graden |
|
Werkbereik bij max. werken |
4m |
Operatie manier |
afstandsbediening/handmatige bediening |
|
Max. werkbereik |
23.5m |
Noodoperatie |
automatische noodbediening |
|
Nivelleringssysteem |
automatische nivellering |
Besturingssysteem |
CAN-bus besturingssysteem |
De Sany Palfinger SPP240A op ISUZU-chassis bereikt een maximale werkhoogte van 36 meter met een werkbereik van 10,5 meter en biedt plaats aan twee machinisten. Een ISUZU-hoogwerker die in 2025 door het Oekraïense Ministerie van Energie werd ontvangen, bereikt een werkhoogte van 32 meter, speciaal voor noodreparaties van hoog-elektriciteitsnetten.
3. Flexibele giekconfiguraties
ISUZU-hoogwerkers bieden verschillende giekconfiguraties voor verschillende werkscenario's:
- Telescopische (rechte) giek: zoals de telescopische giek met 4-secties op de KFM5075JGK, die een werkhoogte van 36 meter bereikt met een werkradius van 13,4-meter - eenvoudige structuur met hoge hefefficiëntie, ideaal voor verticale toegang op open terrein
- Gelede (opvouwbare) giek: navigeert flexibel rond obstakels boven het hoofd, geschikt voor complexe omgevingen zoals stedelijke straten en onderstations
- Geïsoleerde giek: isolatieontwerp met een nominaal vermogen van 1 kV- voor levend- lijnwerk, waardoor de veiligheid van de operator effectief wordt beschermd
4. Uitgebreide en betrouwbare veiligheidssystemen
ISUZU-hoogwerkers zijn uitgerust met uitgebreide veiligheidsvoorzieningen:
Moment Limiting System: Real- monitoring van de giekhoek, lengte en platformbelasting om overbelasting of werking-buiten- bereik te voorkomen
H-Type stempels: volledige, gesloten of asymmetrische inzet voor verschillende locatieomstandigheden. Voorste V + achterste H-configuratie biedt stabiele ondersteuning met een overspanning van ongeveer 4000 mm
Boven-/ondervergrendeling: Voorkomt gelijktijdige bediening vanaf beide bedieningsstations
Nooddaalsysteem: Zowel handmatige als aangedreven nooddaalsystemen zorgen ervoor dat het platform veilig terugkeert in geval van een stroomstoring
Kantelsensor en bereikbegrenzer: realtime monitoring van de voertuigstatus- met automatische gevarenalarmen
5. Compact ontwerp voor stedelijke manoeuvreerbaarheid
ISUZU-hoogwerkers hebben compacte afmetingen-totale lengte van ongeveer 6,8-8,3 meter, breedte van 2,1-2,2 meter en hoogte van 3,1-3,55 meter. De kleine draaicirkel en wendbare afmetingen maken gebruik in beperkte stedelijke ruimtes mogelijk, zoals smalle straten, woonwijken en onderstations.
6. Meerdere bovenbouwmerken met kwaliteitsborging
ISUZU-chassis zijn compatibel met wereldberoemde -fabrikanten van luchtapparatuur:
- Tadano: Scorpion-serie-Scorpion 16 (16 m) en Scorpion 20 (circa. 20 m) op ISUZU M21-chassis, platformbelasting van 250 kg, aluminium mand en H--type stempels
-
36m werkhoogte op ISUZU-chassis, CE-gecertificeerd
Waarom kiezen voor ISUZU-voertuig-gemonteerde hoogwerkers?
ISUZU-kwaliteitsgarantie: gebouwd op origineel ISUZU-chassis met motoren uit de 4KH1-serie-bekend om hun langere levensduur en lage uitvalpercentages, bewezen door miljoenen eenheden wereldwijd
Brede dekking van de werkhoogte: meer dan 14 m tot 36 m opties beschikbaar-van onderhoud van straatlantaarns in de stad tot noodreparaties- aan hoogspanningstransmissie
Meerdere bovenbouwmerken: compatibel met Versalift, Tadano, Sany Palfinger, KaiFan en andere wereldberoemde bovenbouwfabrikanten-
Aanpassingsvermogen bij stedelijke bediening: compacte afmetingen en een wendbare draaicirkel maken bediening in smalle straten, woonwijken en onderstations mogelijk
Uitgebreide veiligheidssystemen: momentbegrenzing, stempelstabilisatie, vergrendeling boven/onder, noodafdaling en meerdere veiligheidsbeschermingen
Bewezen wereldwijde toepassingen: met succes geïmplementeerd in Oekraïne, het Verenigd Koninkrijk, Latijns-Amerika, India, Oceanië, Rusland en andere regio's over de hele wereld
